RDB库表建模实例体验教程
1 概述
1.1 体验教程说明
本体验教程面向的用户：
● 希望体验了解使用《软件逻辑地图》如何进行库表建模的用户
本体验教程包括：
● 构建配套项目库表模型所需的所有模件
● 构建配套项目库表模型的过程说明，包括了若干人机交互构建步骤和若干模件导入构建步骤，前者提供了关键步骤的详细建模说明，后者则为前者快速提供了配套模件。

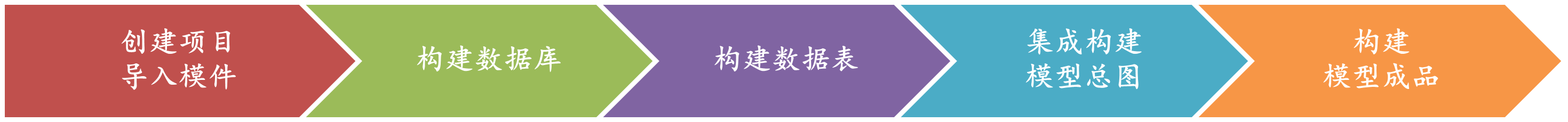

1.2 体验步骤
1. 创建项目&导入模件： 新建项目，并通过资源库中的配套模件资源导入若干业务对象制品（包含了配套的数据实体）。
2. 构建数据库： 构建1个数据库制品，定义若干库表域，将所有数据表制品设定所属数据库和库表域。
3. 构建数据表： 通过资源库中的配套模件资源导入若干数据表制品，构建2个数据表制品。
4. 集成构建模型总图： 构建4个库表域集成图（库表地图）集成数据表制品，在模型总集成图中加载和库表地图，并更新发布。
5. 构建模型成品： 构建模型预成品，构建模型成品，发布模型成品。
1.3 配套项目资料包
本体验教程的配套项目是物料仓库管理系统，该系统主要包括物料的入库、出库、库存台账等功能，还包括基础数据、采购和生产等模块中与物料出入库相关的功能。
本体验教程包括以下配套资料包：
1.项目需求文档：用于理解配套项目的业务需求
下载地址：https://www.slmap.cn/smap-demo/TRAINING-01/WMS-PRD.pdf
2.系统界面原型：用于理解配套项目的业务需求，用于构建用户界面制品时获取界面原型图
在线浏览地址：https://www.slmap.cn/smap-demo/TRAINING-01/list.html
3.模件资源：用于导入配套模件（配套业务对象和数据表）
资源编号和名称（资源库中）：[EBC-WMS-PR]EBC-物料仓库管理-PR
1.4 配套项目业务场景

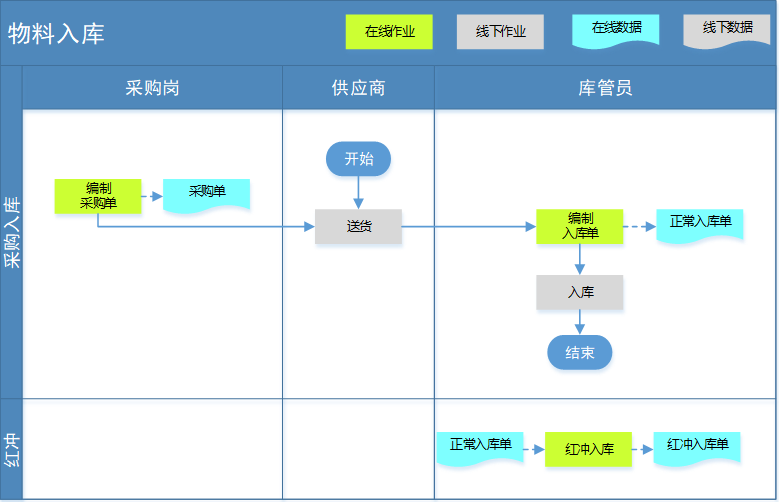

1.4.1 配套项目业务场景-物料入库
◾采购入库
①采购岗在线编制采购单，一份采购单只能向一个采购供应商进行采购。一份采购单，可以有多条采购明细行。
②供应商在收到采购员发送的采购单后，组织物料送货到指定物料仓库。
③供应商送达货物到物料仓库后，库管员根据交货单，清点货物进行入库，同时在线编制入库单。
④库管员根据交货单明细，提取对应采购单明细作为入库单明细，录入入库数及货物存放区域；库管员确认入库数据无误，提交入库单完成入库操作。
◾ 红冲
①库管员发现某份已生效入库单编制错误，需要修改入库数据。此时，先要对源入库单进行红冲操作，然后再重新做入库操作。

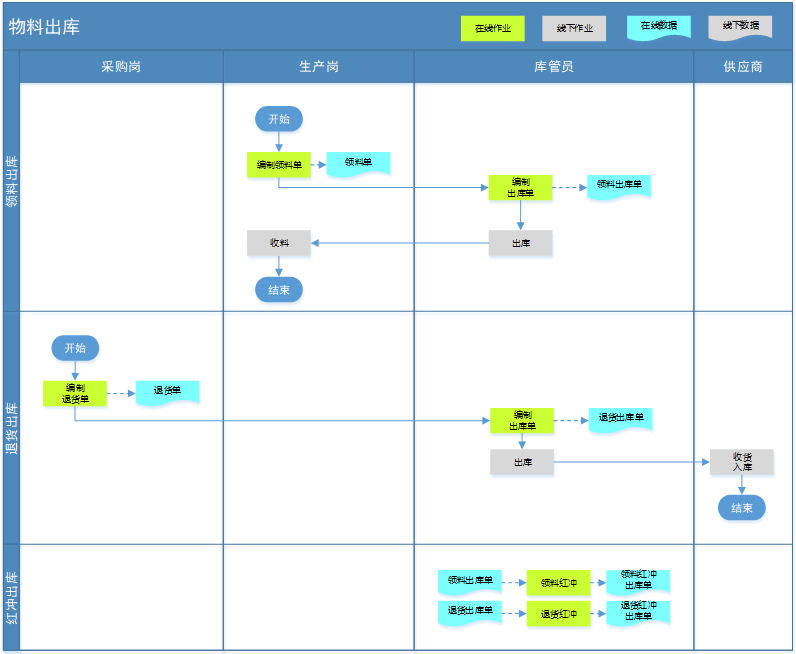

1.4.2 配套项目业务场景-物料出库
◾ 领料出库
①生产岗编制领料单（指定领料仓库及领料部门）；查询并提取物料库存台账作为领料单明细，并指定本次领料的需求数。
②库管员在线查看生产岗提交的领料单，根据领料需求编制对应的领料出库单。
③库管员根据领料出库明细，拣货出库，生产岗收料，完成领料出库。
◾ 退货出库
①采购岗对于已入库的有瑕疵或多采购的物料发起退货，编制对应的退货单（指定退货仓库及退货供应商）；查询并提取待退货的物料库存台账作为退货单明细，并指定物料的退货数。
②库管员在线查看采购岗提交的退货单，根据退货需求编制对应的退货出库单。
③库管员根据退货出库明细，拣货出库，供应商收货入库，完成退货出库。
◾ 红冲出库
①库管员发现某份已生效出库单编制错误，需要修改出库数据。此时，先要对源出库单进行红冲，然后再重新做出库操作。
1.5 本次体验建模产出清单
1.5.1 本次体验建模产出清单–库表类模型制品

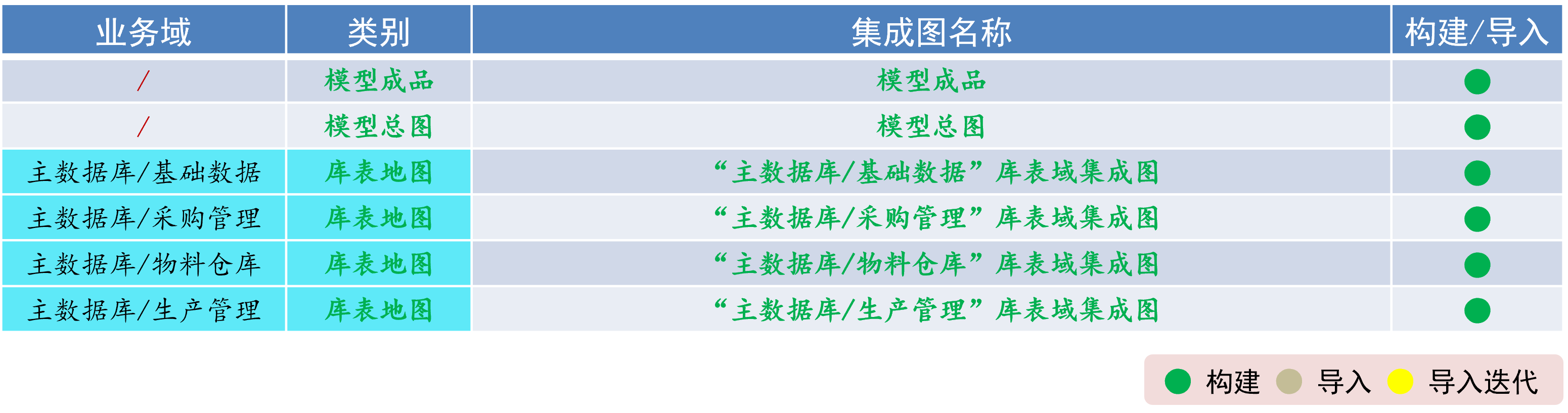

1.5.2 本次体验建模产出清单 - 模型成品与集成图

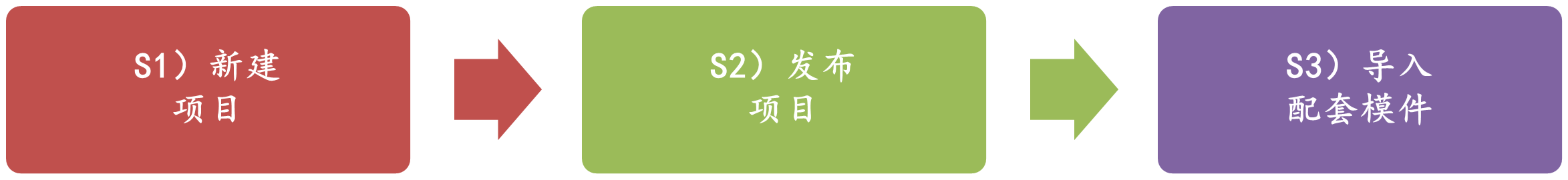

2 创建项目&导入模件
2.1 创建项目▶️25秒
2.2 导入模件▶️37秒
资源编号和名称（资源库中）：[EBC-WMS-PR]EBC-物料仓库管理-PR

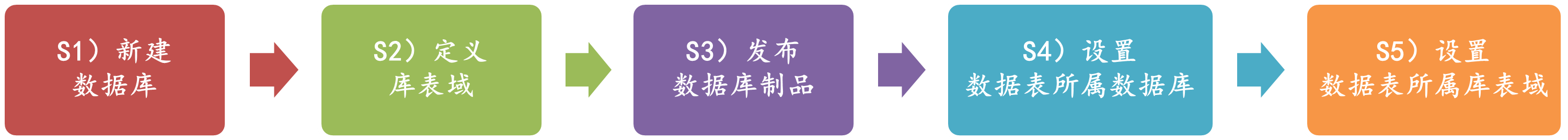

3 构建数据库▶️2分
4 构建数据表

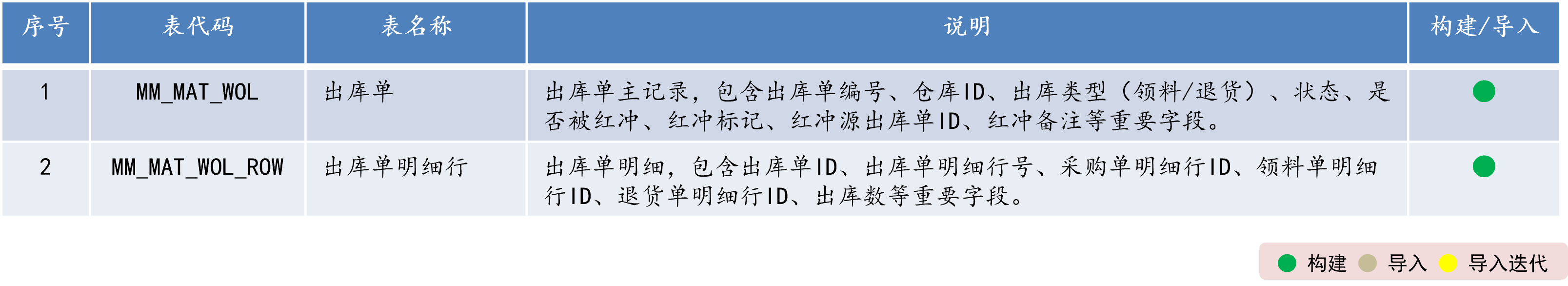

数据表清单
“出库单”数据表字段参考
“出库单明细行”数据表字段参考
4.1 构建数据表“出库单”▶️2分16秒
4.2 构建数据表“出库单明细行”▶️2分5秒

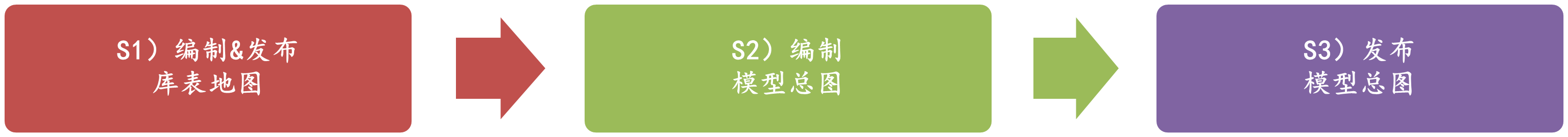

5 集成构建模型总图
5.1 编制&发布库表地图▶️1分35秒
5.2 编制&发布模型总图▶️31秒

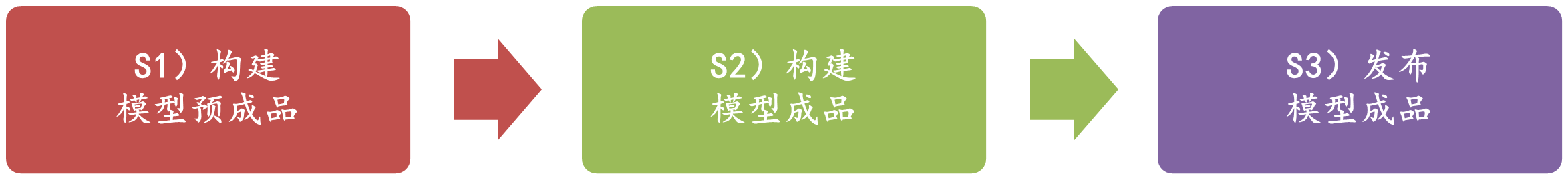

6 构建模型成品
