BODA逆向数据建模实例体验教程
1 概述
1.1 体验教程说明
本体验教程面向的用户：
● 希望体验了解使用《软件逻辑地图》如何进行逆向数据建模的用户。
本体验教程包括：
● 进行逆向数据建模的完整过程说明，包括了若干人机交互构建步骤。

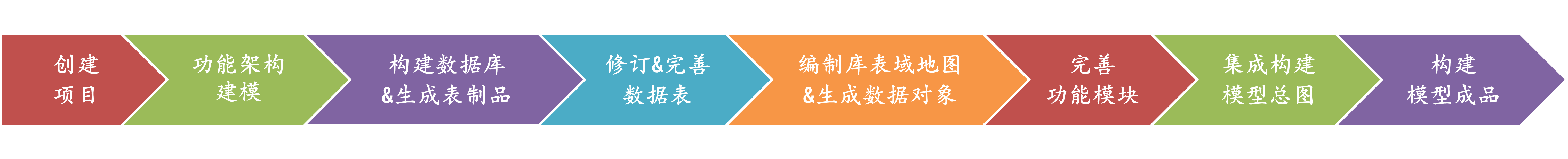

1.2 体验步骤
1. 创建项目： 新建1个项目，用于逆向数据建模。
2. 功能架构建模： 批量导入功能结构，并发布功能结构；批量导入功能模块。
3. 构建数据库&生成表制品： 创建1个数据库制品，选择适配的数据库类型，并配置1个数据库实例，由数据库实例抓取特定库表，自动生成数据表制品。对数据表进行分析，定义库表域，发布数据库。
4. 修订&完善数据表: 设置数据表所属库表域，完善各数据表制品，并发布数据表。
5. 编制库表域地图&生成数据对象: 创建库表域地图，导入归属该库表域的数据表，发布库表域地图。由库表域地图生成目标功能模块的数据对象及数据实体。
6. 完善功能模块： 完善各功能模块，调整数据对象与数据实体之间的包含关系，并对各数据实体描述标识字段、重要字段及关联的其他数据实体。
7. 集成构建模型总图： 构建3个功能域集成图，在模型总集成图中加载功能地图、数据地图（由功能地图自动生成）、库表地图并更新发布。
8. 构建模型成品： 构建模型预成品，构建模型成品，发布模型成品。
1.3 配套项目资料
本体验教程的配套项目是物料仓库管理系统，该系统主要包括物料的入库、出库、库存台账等功能，还包括基础数据、采购和生产等模块中与物料出入库相关的功能。
本体验教程包括以下配套资料包：
1.项目需求文档：用于理解配套项目的业务需求
下载地址：https://www.slmap.cn/smap-demo/TRAINING-01/WMS-PRD.pdf
2.系统界面原型：用于理解配套项目的业务需求
在线浏览地址：https://www.slmap.cn/smap-demo/TRAINING-01/list.html
3.配套导入文件：用于批量导入功能结构、功能模块
导入功能结构Excel下载地址：https://www.slmap.cn/smap-demo/TRAINING-01/功能结构.xlsx
导入功能模块Excel下载地址：https://www.slmap.cn/smap-demo/TRAINING-01/功能模块.xlsx
4.数据库实例连接配置信息：
数据库类型:MySQL
IP: 58.213.72.26
端口： 1501
数据库实例: slmap_demo_1
数据库账号: slmap_demo_1
数据库密码: slmap_demo_1
1.4 配套项目业务场景

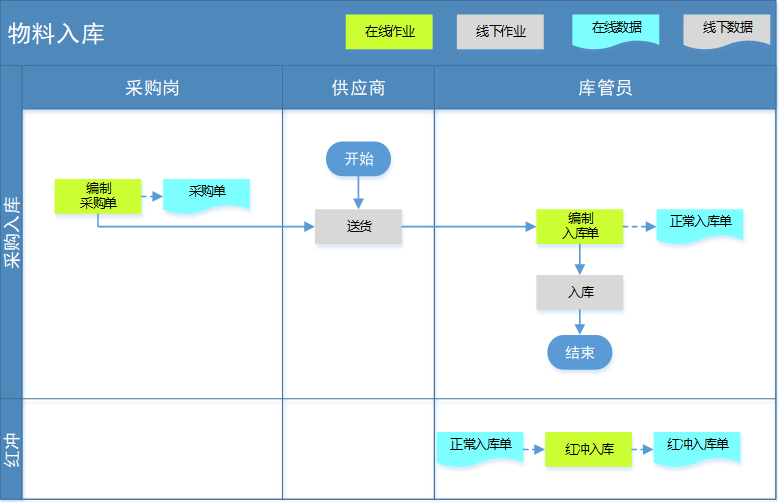

1.4.1 配套项目业务场景-物料入库
◾采购入库
①采购岗在线编制采购单，一份采购单只能向一个采购供应商进行采购。一份采购单，可以有多条采购明细行。
②供应商在收到采购员发送的采购单后，组织物料送货到指定物料仓库。
③供应商送达货物到物料仓库后，库管员根据交货单，清点货物进行入库，同时在线编制入库单。
④库管员根据交货单明细，提取对应采购单明细作为入库单明细，录入入库数及货物存放区域；库管员确认入库数据无误，提交入库单完成入库操作。
◾ 红冲
①库管员发现某份已生效入库单编制错误，需要修改入库数据。此时，先要对源入库单进行红冲操作，然后再重新做入库操作。

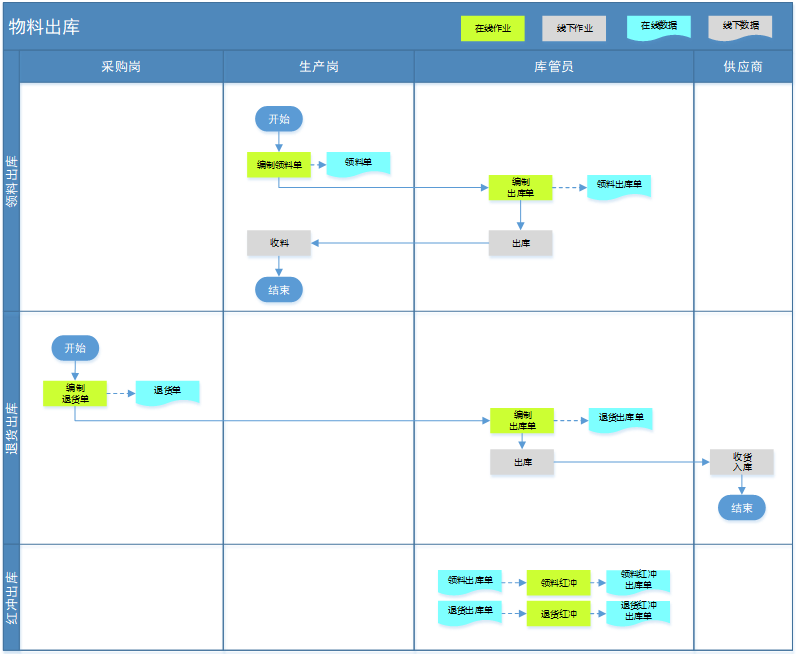

1.4.2 配套项目业务场景-物料出库
◾ 领料出库
①生产岗编制领料单（指定领料仓库及领料部门）；查询并提取物料库存台账作为领料单明细，并指定本次领料的需求数。
②库管员在线查看生产岗提交的领料单，根据领料需求编制对应的领料出库单。
③库管员根据领料出库明细，拣货出库，生产岗收料，完成领料出库。
◾ 退货出库
①采购岗对于已入库的有瑕疵或多采购的物料发起退货，编制对应的退货单（指定退货仓库及退货供应商）；查询并提取待退货的物料库存台账作为退货单明细，并指定物料的退货数。
②库管员在线查看采购岗提交的退货单，根据退货需求编制对应的退货出库单。
③库管员根据退货出库明细，拣货出库，供应商收货入库，完成退货出库。
◾ 红冲出库
①库管员发现某份已生效出库单编制错误，需要修改出库数据。此时，先要对源出库单进行红冲，然后再重新做出库操作。
1.5 本次体验建模产出清单
1.5.1 本次体验建模产出清单-功能类模型制品

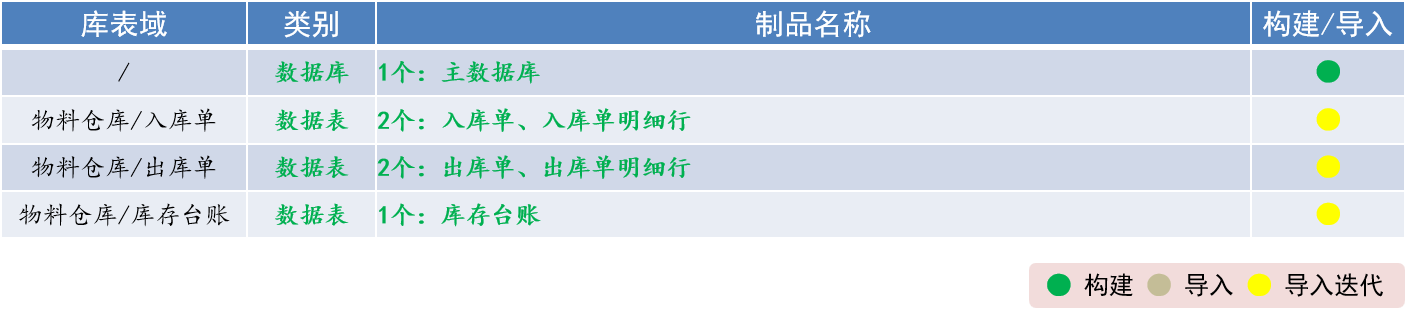

1.5.2 本次体验建模产出清单–库表类模型制品

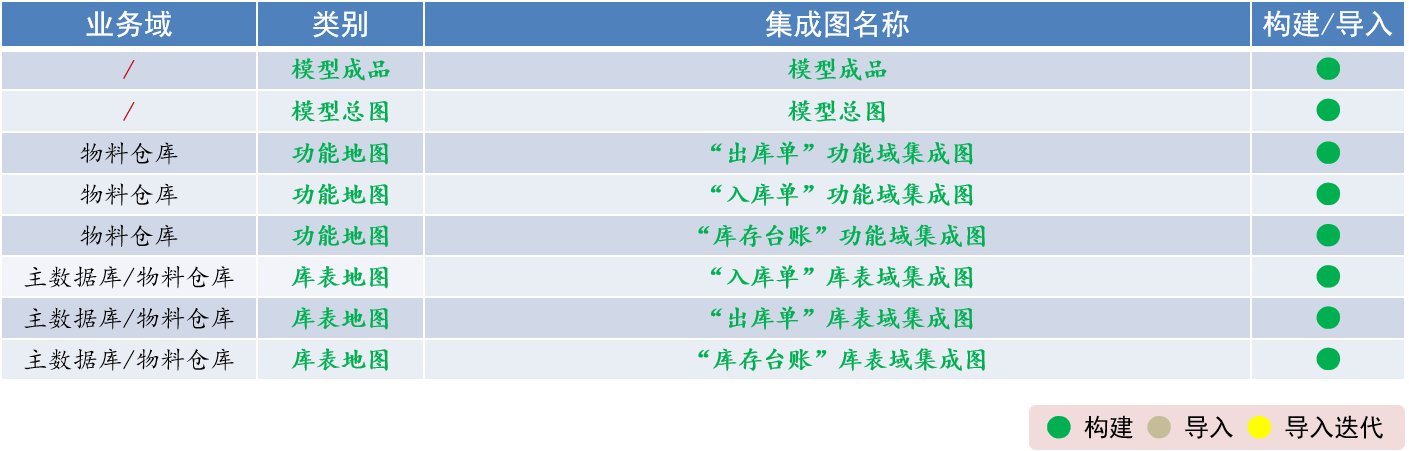

1.5.3 本次体验建模产出清单 - 集成图
2 创建项目▶️25秒

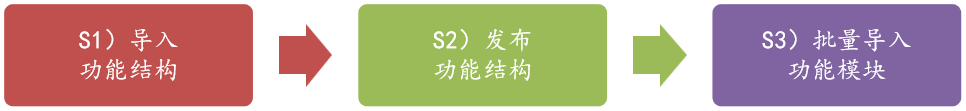

3 功能架构建模
3.1 功能结构建模▶️29秒
3.2 功能模块建模▶️21秒
4 构建数据库&生成表制品

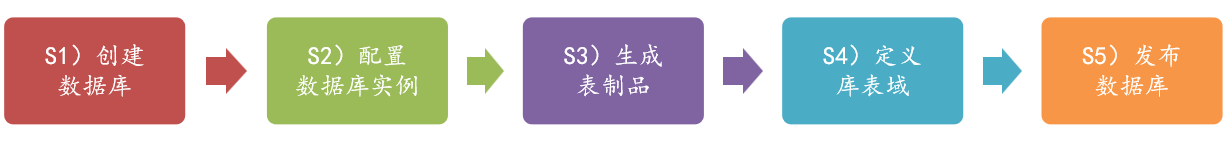

4.1 构建数据库&生成表制品▶️1分29秒
体验配套数据库实例连接配置：
数据库类型： MySQL
IP: 58.213.72.26
端口： 1501
数据库实例: slmap_demo_1
数据库账号: slmap_demo_1
数据库密码: slmap_demo_1
4.2 定义库表域&发布数据库▶️51秒

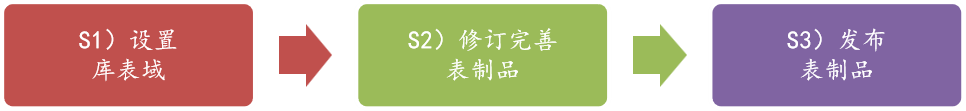

5 修订&完善数据表▶️1分53秒

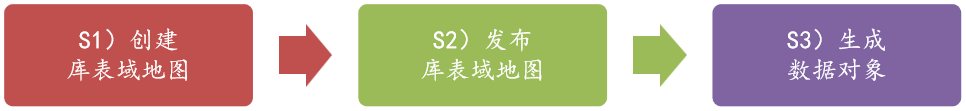

6 编制库表域地图&生成数据对象▶️59秒
7 完善功能模块▶️1分59秒
8 集成构建模型总图
8.1 编制&发布功能地图▶️32秒
8.2 编制与发布模型总图▶️45秒

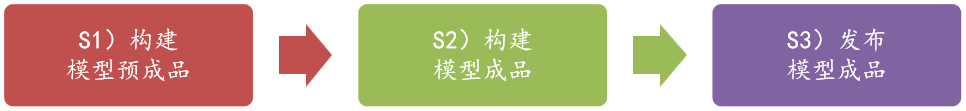

9 构建模型成品
