BODA建模实例体验教程
1 概述
1.1 体验教程说明
本体验教程面向的用户：
● 希望体验了解使用《软件逻辑地图》如何进行需求建模的用户
本体验教程包括：
● 构建配套项目业务模型所需的所有资料包
● 构建配套项目需求模型的完整过程说明，包括了模型构建步骤和若干资料包导入构建步骤，前者提供了关键步骤的详细建模说明，后者则为前者快速提供了配套模件。

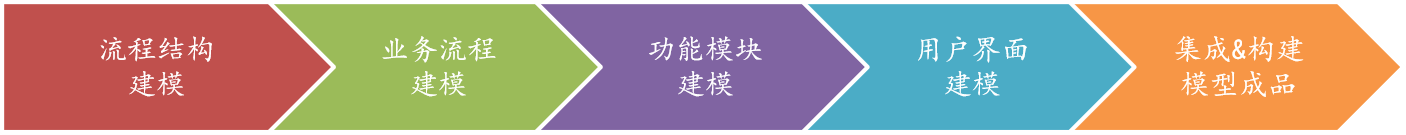

1.2 体验步骤
1.创建项目&导入模型： 新建项目，并导入配套教程模型，快速构建配套的若干制品，包括：流程结构、业务流程、功能结构、功能模块、用户界面、界面结构。
2.构建业务流程： 构建1个业务流程制品，上传其流程图，定义其子流程。
3.功能模块建模： 在已导入的功能结构制品上增加1个功能域。在该功能域，构建1个功能模块，定义数据对象、数据实体、用户场景、功能点等。本教程由AI构建功能模块“出库单”的数据对象、数据实体、用户场景与功能点等部件。
4.用户界面建模： 构建两个用户界面，定义其界面视图、界面规则和界面事件能力。在已导入的界面结构基础上增加1个界面入口（菜单）。本教程由AI构建“新建出库单DLG”以及“出库单LIST”用户界面制品。
5.集成&构建模型成品： 在模型总图中加载流程地图、功能地图、界面地图并保存发布。然后构建模型预成品，构建模型成品，发布模型成品。
1.3 配套项目资料包
本体验教程的配套项目是物料仓库管理系统，该系统主要包括物料的入库、出库、库存台账等功能，还包括基础数据、采购和生产等模块中与物料出入库相关的功能。
本体验教程包括以下配套资料包：
1.项目需求文档：用于理解配套项目的业务需求
下载地址：https://www.slmap.cn/smap-demo/TRAINING-01/WMS-PRD.pdf
2.系统界面原型：用于理解配套项目的业务需求，用于构建用户界面制品时获取界面原型图
在线浏览地址：https://www.slmap.cn/smap-demo/TRAINING-01/list.html
3.模型资源库：用于创建项目后导入配套模件
模型资源：IMP-MSAMPLE-WMS/物料仓库管理系统（体验教程配套导入模型）
4、AI助手提示词： https://www.slmap.cn/smap-demo/TRAINING-01/BODA实例体验教程（通用）-用户提示词.txt
1.4 配套项目业务场景

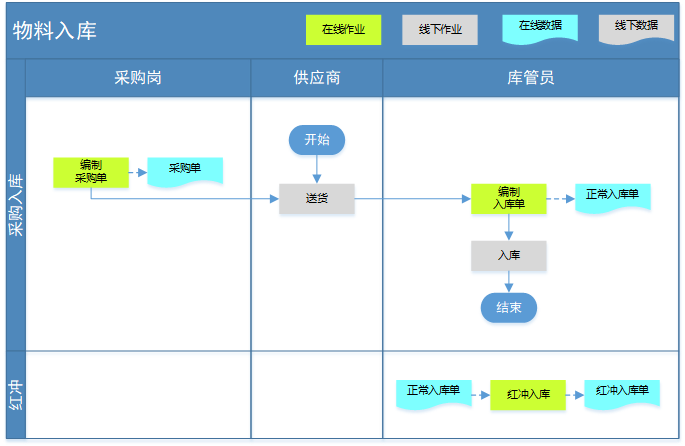

1.4.1 配套项目业务场景 - 物料入库
采购入库
1）采购岗在线编制采购单，一份采购单只能向一个采购供应商进行采购。一份采购单，可以有多条采购明细行。
2）供应商在收到采购员发送的采购单后，组织物料送货到指定物料仓库。
3）供应商送达货物到物料仓库后，库管员根据交货单，清点货物进行入库，同时在线编制入库单。
4）库管员根据交货单明细，提取对应采购单明细作为入库单明细，录入入库数及货物存放区域；库管员确认入库数据无误，提交入库单完成入库操作。
红冲
1）库管员发现某份已生效入库单编制错误，需要修改入库数据。此时，先要对源入库单进行红冲操作，然后再重新做入库操作。

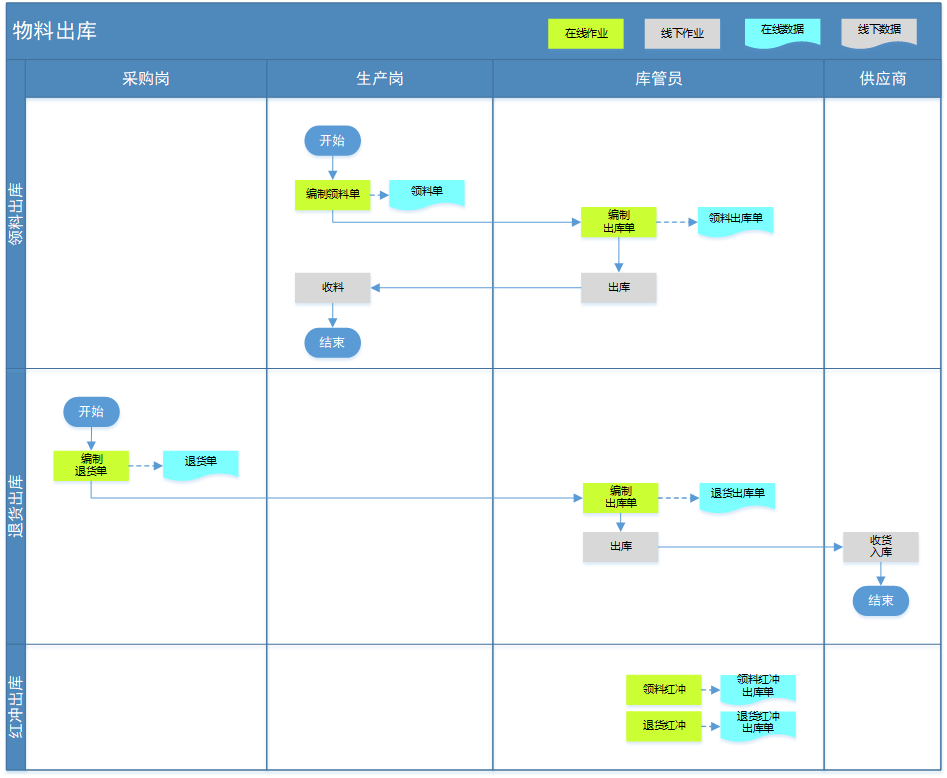

1.4.2 配套项目业务场景 - 物料出库
领料出库
1）生产岗编制领料单（指定领料仓库及领料部门）；查询并提取物料库存台账作为领料单明细，并指定本次领料的需求数。
2）库管员在线查看生产岗提交的领料单，根据领料需求编制对应的领料出库单。
3）库管员根据领料出库明细，拣货出库，生产岗收料，完成领料出库。
退货出库
1）采购岗对于已入库的有瑕疵或多采购的物料发起退货，编制对应的退货单（指定退货仓库及退货供应商）；查询并提取待退货的物料库存台账作为退货单明细，并指定物料的退货数。
2）库管员在线查看采购岗提交的退货单，根据退货需求编制对应的退货出库单。
3）库管员根据退货出库明细，拣货出库，供应商收货入库，完成退货出库。
红冲出库
库管员发现某份已生效出库单编制错误，需要修改出库数据。此时，先要对源出库单进行红冲，然后再重新做出库操作。

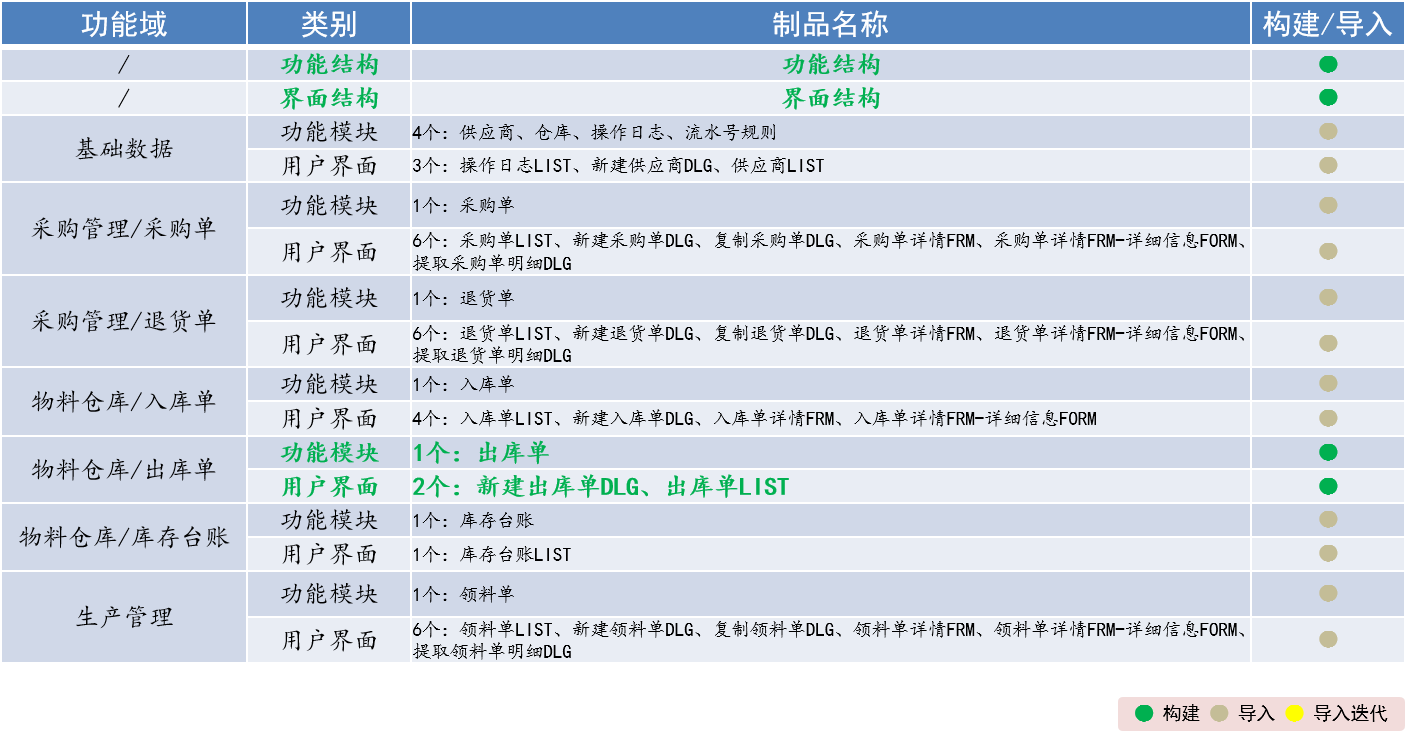

1.5 本实例教程建模产出清单
1.5.1 本实例教程建模产出清单 - 流程模型制品
1.5.2 本实例教程建模产出清单 - 功能模型制品
1.5.3 本实例教程建模产出清单 - 模型成品与集成图

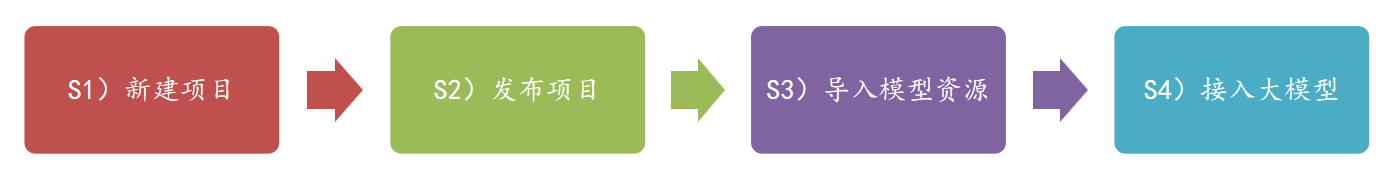

2 创建建模项目&接入大模型
2.1 创建项目▶️48秒
2.2 接入大模型▶️16秒
3 流程结构建模▶️28秒

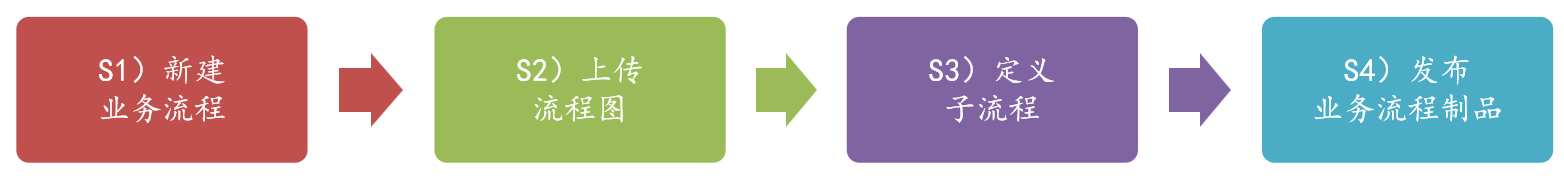

4 业务流程建模▶️53秒

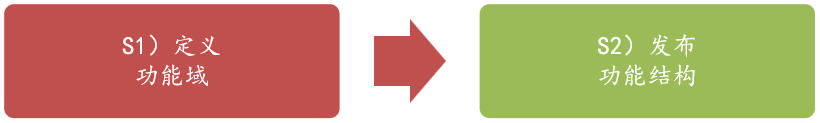

5 功能结构建模▶️29秒

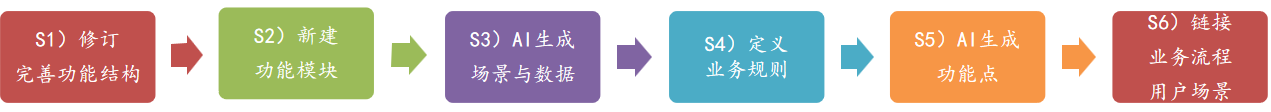

6 功能模块建模
6.1 新建功能模块▶️31秒
6.2 AI生成场景与数据▶️49秒
6.3 定义业务规则（通用业务规则）▶️1分2秒
6.4 AI生成功能点▶️1分24秒
6.5 链接业务流程和用户场景▶️43秒

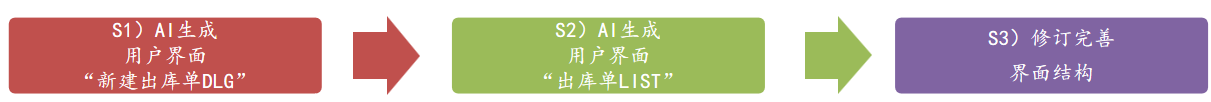

7 用户界面建模

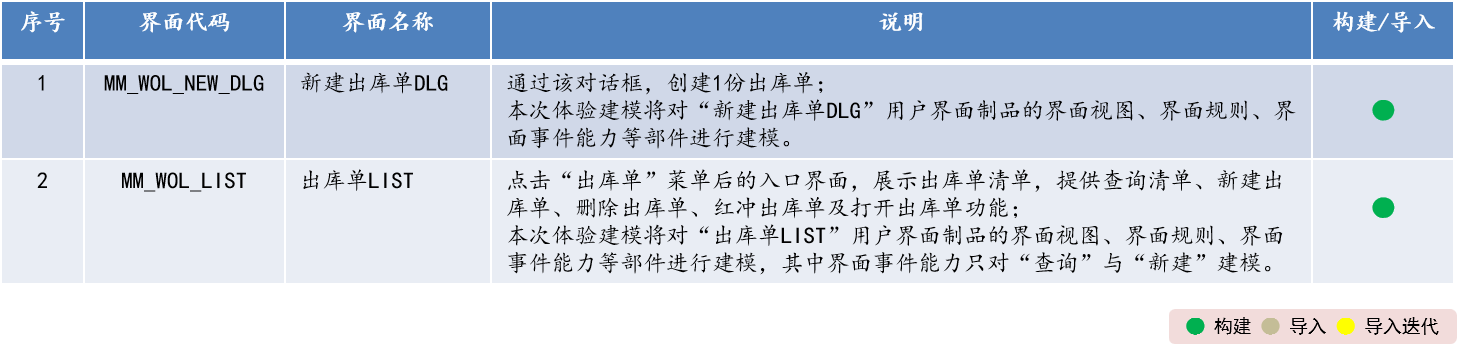

出库单管理界面清单
7.1 AI生成用户界面“新建出库单DLG”▶️2分55秒
7.2 AI生成用户界面“出库单LIST”▶️3分20秒
7.3 修订完善界面结构▶️33秒
8 模型集成构建
